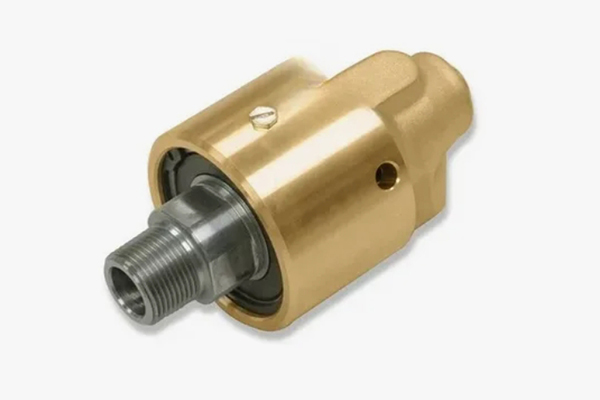

Что такое вращающееся соединение ВЧ?

Вращающееся соединение ВЧ (высокочастотное) — это специализированное электромеханическое устройство, предназначенное для передачи высокочастотных сигналов (обычно в диапазоне от нескольких мегагерц до гигагерц) между неподвижной и вращающейся частью системы. Такие соединения часто называют ВЧ-ротационные соединения или радиочастотные вращающиеся соединения (RF Rotary Joint).

Они широко применяются в системах, где необходимо обеспечить непрерывную передачу радиочастотных сигналов в условиях вращения — например, в радарах, антеннах спутниковой связи, военной технике, медицинском оборудовании и системах беспроводной передачи данных.

Назначение и особенности

Основная функция ВЧ вращающегося соединения — это передача сигнала с минимальными потерями и искажениями от неподвижной аппаратуры к вращающимся антеннам или другим подвижным элементам. Такие соединения должны обеспечивать высокую стабильность, низкий уровень отражения сигнала и минимальное затухание, несмотря на механическое движение.

В отличие от обычных вращающихся соединений для жидкостей или газа, ВЧ-соединения работают с электрическими волнами, и их конструкция требует высокой точности и электромагнитной совместимости.

Конструкция устройства

Конкретная конструкция зависит от частотного диапазона и типа передаваемого сигнала, но большинство ВЧ соединений включают в себя:

1. Корпус (статор) — неподвижная часть, к которой подключается ВЧ кабель от передающего устройства.

2. Ротор — вращающаяся часть, соединённая с антенным устройством или другим подвижным элементом.

3. Контактная или бесконтактная передающая система — может использовать коаксиальные линии, волноводы, микрополосковые структуры и даже оптоволоконные элементы.

4. Согласующие элементы — обеспечивают минимальное отражение сигнала (низкий VSWR).

5. Экранирование — защита от внешних электромагнитных помех.

Принцип работы

Сигнал от источника передаётся через коаксиальный разъём или волновод в статор вращающегося соединения. Затем, с помощью специально сконструированного центрального контакта или скользящего контакта (щётка-кольцо), сигнал передаётся на ротор и дальше — на вращающуюся антенну или приёмник.

В более сложных бесконтактных системах используются емкостные или индуктивные схемы передачи, которые полностью исключают механический износ, но требуют точной настройки.

Применение

ВЧ вращающиеся соединения находят применение в следующих областях:

• Радиолокация (РЛС) — для передачи сигнала от неподвижного генератора к вращающейся антенне радара.

• Спутниковая связь — в морских, авиационных и наземных антеннах со слежением за спутником.

• Военная техника — системы наведения, вращающиеся антенны, активные комплексы радиоэлектронной борьбы.

• Медицинская диагностика — системы КТ и МРТ, где передаётся ВЧ-сигнал между подвижными и неподвижными частями аппарата.

• Системы видеонаблюдения и беспроводной передачи данных — например, вращающиеся видеокамеры с передачей по ВЧ-каналу.

Основные характеристики

При выборе ВЧ вращающегося соединения учитываются:

• Частотный диапазон — от сотен МГц до десятков ГГц.

• Коэффициент стоячей волны (VSWR) — отражение сигнала должно быть минимальным (близко к 1:1).

• Потери на затухание — чем ниже, тем лучше (обычно в пределах 0.1–0.5 дБ).

• Механический ресурс — число оборотов до износа (до миллиона циклов и более).

• Устойчивость к вибрациям и температуре — особенно важно для авиационных и военных применений.

Заключение

Вращающееся соединение ВЧ — это высокотехнологичное устройство, играющее ключевую роль в системах, где требуется надежная передача радиочастотных сигналов между подвижными и неподвижными компонентами. Высокая точность изготовления, минимальные потери сигнала и устойчивость к внешним условиям делают такие соединения незаменимыми в современной радиотехнике и связи.
